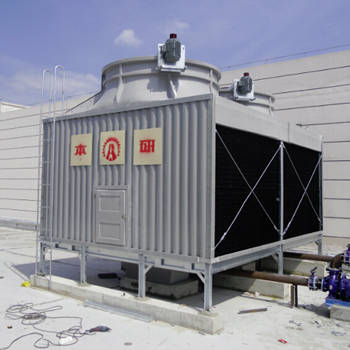

本研方形冷卻塔說明：
1、塔體受力結構：為鋼結構框架結構，運行時最大振幅水于0.14mm。
2、風筒： 整塔采用玻璃鋼材質動能回收型風 ,該風筒充分利用了氣體流動均勻理論，結合工程實踐和實測數據而設計，內壁曲線采用橢圓曲線，與采用直線的自然擴散型風洞相比較，消除了氣流脫壁現象，避免形成渦流區，致使風筒中心負壓區面積大幅縮小，出風口斷面風速分布趨于均勻，經實際應用檢測，該風筒動能回收值大于30%。風筒采用壓模工藝成型，外表面為含穩定劑的光滑樹脂膠衣層，內表面涂樹脂兩遍，將壓模處理保持較高光潔度以減少阻力。
3、風機：風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。
4、減速機：水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報警裝置。
5、電機：有防爆和不防爆二種。800及1000型配雙速，1200型以上為三速，節能顯著，稱之為“節能型冷卻塔”。可以通過控制柜人工或自動控制電機轉速。變速電機與單速電機在天冷停機節電相比，以年計可節電雙速40%，三速為50%以上，它運轉管理靈活。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可開中、低速。此時噪聲可下降3-6dB（A）以上。冬季結冰時風機可開低速反轉。因塔內氣溫高可以消冰。冬季開低速也使飄水降到急略不計的地步。周?chē)h(huán)境不致因結冰形成污染。
6.填料： PVC填料有親水增油性能好、散熱系數大、耐溫差變化等特點。在正常使用條件下，填料的使用壽命20年。
7、配水系統：管式配水，采用多層流型噴頭進水壓力只要求在進管中心標高處有1.5m自由水頭即可。
8、收水器：在高速運行時，飄水量小于0.01%，低速時更可怱略不計。
9、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；
10、選用斜梯形波方塔專用填料，熱力性能優良、通風阻力小，使該類冷卻塔達到結構緊湊、占地面積小的設計目的；
11、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；
12、超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；
13、可以進行多種形式的并聯組合，更適合大水量的循環冷卻水系統使用；
14、采用固定布水系統，選用ABS多層流低壓淋水噴頭，布水均勻、使用壽命長，且配水壓頭低，有利于節省系統配水動力；
15、布水管上設置BO-160/45不對稱收水器裝置，收水效果極佳，使冷卻塔的飄水損失降至0.01%以?xún)?nèi)；
16、塔體框架可選用Q-235型材、304不銹鋼型材、FRP型材制作，“304/FRP”框架可適用于循環水PH低至1.0以?xún)?nèi)的酸性環境下使用；
|
